Solutions provisoires pour la sécurisation des lignes aériennes

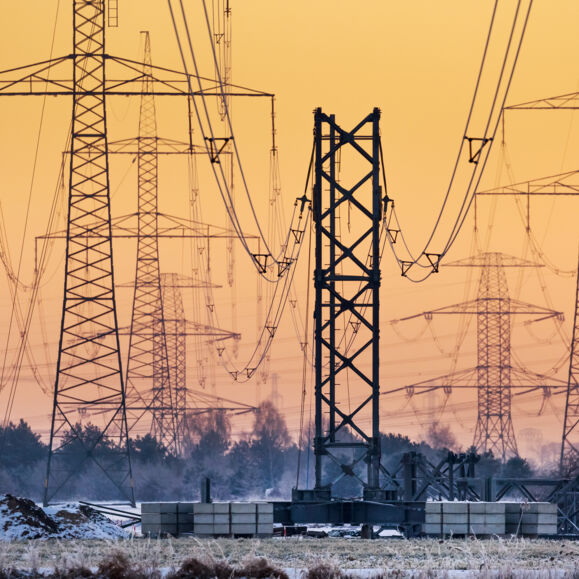

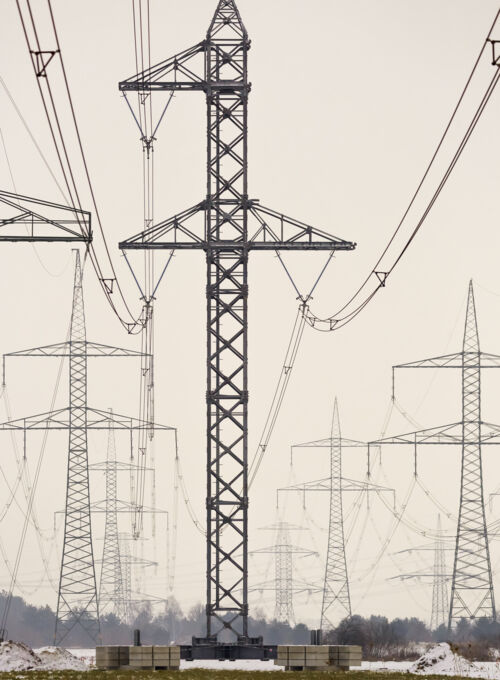

Afin de garantir la stabilité du réseau et la sécurité d’exploitation des lignes aériennes, notamment en cas d’avarie ou lors de travaux programmés, les installations provisoires constituent un élément clé de la continuité de service. Elles offrent une solution temporaire fiable pour remplacer des pylônes endommagés ou maintenir l’alimentation électrique au moyen de sections de câbles provisoires.

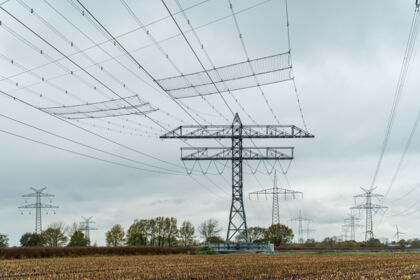

CTEAM propose à cet effet un système modulaire spécifiquement développé, permettant un montage rapide, efficace et sécurisé sur le terrain. Les dispositifs provisoires CP sont conçus pour des niveaux de tension compris entre 110 kV et 380 kV et s’adaptent à différentes configurations de têtes de pylônes.

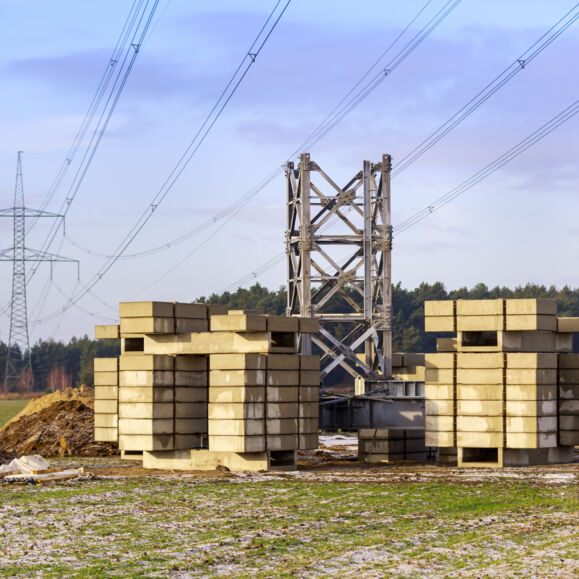

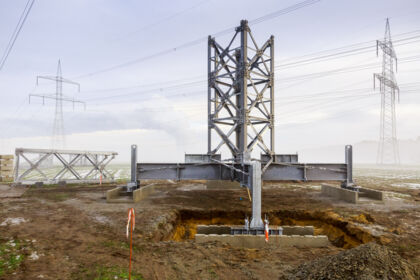

L’une des caractéristiques majeures de ces solutions réside dans le principe de surcharge, qui permet une grande flexibilité d’implantation et une adaptation à diverses natures de sol, sans travaux de fondation ni dispositifs d’ancrage, tout en garantissant la stabilité des ouvrages provisoires.
Principaux avantages des solutions CP
Caractéristiques
Grâce à leur conception modulaire, les solutions provisoires CP s’adaptent à tous les pylônes courants sans nécessiter d’ancrage, garantissant un encombrement minimal.
Niveaux de tension
Les dispositifs provisoires CP sont conçus pour des niveaux de tension compris entre 110 kV et 380 kV, garantissant une large compatibilité avec les réseaux aériens haute tension

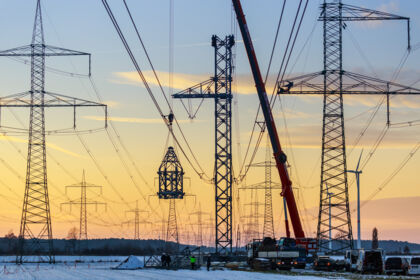

Montage rapide
La mise en place d’un dispositif provisoire CP s’effectue généralement en 1 à 3 jours, en fonction de la complexité des conditions rencontrées sur site.
Utilisation durable
Bien que conçues pour une utilisation provisoire, les solutions CP peuvent être mises en œuvre aussi bien de manière temporaire que permanente, selon les besoins du projet
Intégration flexible des pylônes existants
Les parties inférieures des solutions CP sont conçues pour permettre la reprise de pylônes existants ou l’installation de nouveaux pylônes, selon les exigences du projet.
Étendues des prestations
Grâce à ses solutions de pylônes de secours, CTEAM propose des réponses fiables et reconnues pour différents domaines d’application dans la construction et l’exploitation des lignes aériennes

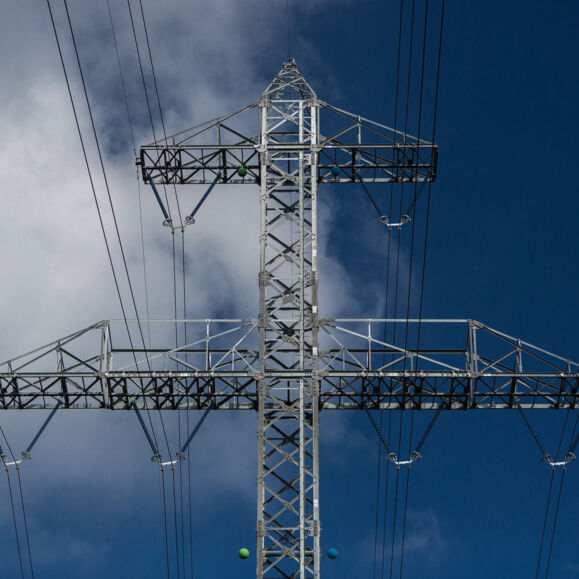

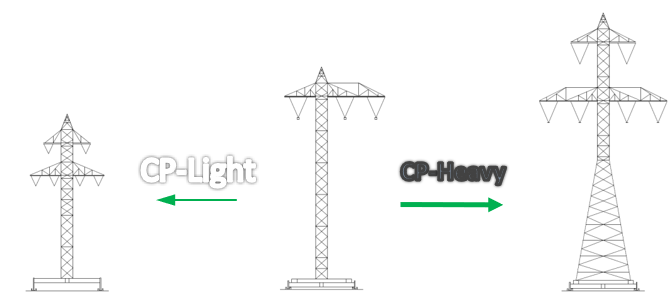

Les solutions CP en détail
Les solutions CP de CTEAM sont disponibles en plusieurs versions afin de répondre aux différentes exigences de la construction de lignes aériennes. Chaque solution présente des caractéristiques spécifiques adaptées aux contraintes du projet.
CP-Light
Circuits électriques
2 x 110 kV
Câblage*
Al/St 265/35 (264-AL1/34-ST1A)
Faisceau
Câble simple
Tension de traction moyenne
43 N/mm²
Amplitude des phases
400 m
Coefficient de poids propre
mini./ maxi. 100 m/500 m
Zone de vent/de verglas*/**
Zone de vent 2 / Zone de verglas 2
CP
Circuits électriques
1x 380 kV
Câblage*
Al/St 265/35 (264-AL1/34-ST1A)
Faisceau
Faisceau de 4 conducteurs
Tension de traction moyenne
43 N/mm²
Amplitude des phases
400 m
Coefficient de poids propre
mini./ maxi. 100 m/500 m
Zone de vent/de verglas*/**
Zone de vent 2 / Zone de verglas 2
CP-Heavy
Circuits électriques
2 x 380 kV
Câblage*
Al/St 265/35 (264-AL1/34-ST1A)
Faisceau
Faisceau de 4 conducteurs
Tension de traction moyenne
43 N/mm²
Amplitude des phases
400 m
Coefficient de poids propre
mini./ maxi. 100 m/500 m
Zone de vent/de verglas*/**
Zone de vent 2 / Zone de verglas 2

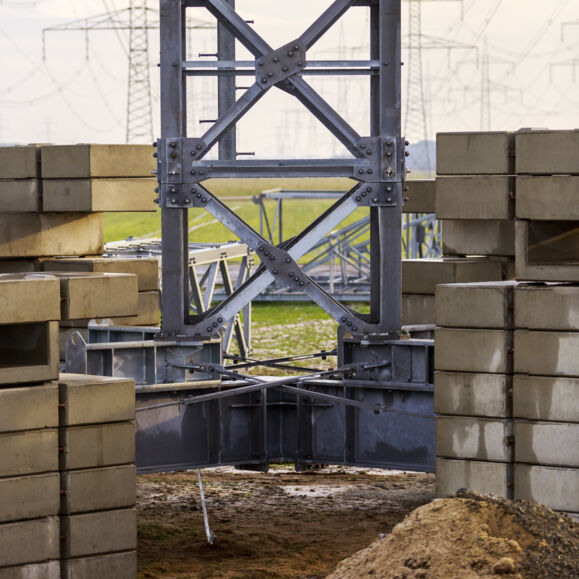

Partie inférieure CP adaptée à la reprise de pylônes existants
Convient à la réutilisation des pylônes existants.
*Sous réserve du respect des dimensions statiques de base, la solution CP peut également être utilisée avec d’autres sections de câbles ou dans des zones soumises à des conditions de vent et de verglas différentes.
**Capacité de charge nominale complète : aucune réduction standard des charges liées au vent ou au verglas n’est appliquée. Des adaptations spécifiques peuvent toutefois être définies en fonction des exigences du projet
